40W 12V XHP70 7070 SMD LED

40W 12V XHP70 7070 SMD LED تفصیلات:

پروڈکٹ کا نام	40W 12V XHP70 7070 SMD LED
پارٹ نمبر	GD-7070W500-4CD0-S2G7M-R70
چپس برانڈ	چائنا سنان چپس، فلپ چپ بغیر تار کے اندر بندھے ہوئے ہیں۔
ان پٹ	11۔{1}}.5vdc زیادہ سے زیادہ 3A کے ساتھ
بہاؤ	4000-4500lm 3A مکمل پاور لوڈ کے ساتھ
طاقت	زیادہ سے زیادہ 40 واٹ
رنگ	2700K، 3000K، 4000K، 5000K، 5700K اور 6500K دستیاب ہیں۔ CRI can be Ra>70, Ra>80 اختیاری
درخواست	ایل ای ڈی گاڑی کی لائٹس، ایل ای ڈی ورک لائٹس، ایل ای ڈی فلیش لائٹس
پیکیج کا مواد	ALN سیرامک ​​سبسٹریٹڈ پیکیج؛ 20 ملی میٹر اسٹار کاپر بورڈ سولڈرڈ؛
روشنی کا زاویہ	گنبد سلیکون لینس کے ساتھ 120 ڈگری
برانڈ اور کارخانہ دار	جی ایم ایل ای ڈیز، جی ایم کے جے
وارنٹی	4 سال
OEM سروس	1. SKD حصے دستیاب ہیں۔ 2. ایلومینیم پی سی بی بورڈز ایل ای ڈی اسمبلی سروس بھی یہاں دستیاب ہے۔



فلپ چپ SMD LEDs کو عام طور پر کئی وجوہات کی بنا پر وائر بانڈڈ SMD LEDs سے زیادہ قابل اعتماد سمجھا جاتا ہے:

کوئی وائر بانڈنگ نہیں۔: فلپ چپ ایل ای ڈی وائر بانڈز کی ضرورت کو ختم کرتی ہیں، جو روایتی ایل ای ڈی ڈیزائنز میں ایک عام ناکامی کا مقام ہے۔ وائر بانڈ تھرمل تناؤ یا مکینیکل تناؤ کی وجہ سے ڈھیلے یا ٹوٹ سکتے ہیں۔

بہتر تھرمل مینجمنٹ: فلپ چپ کے ڈیزائن میں، ایل ای ڈی چپ کو براہ راست سبسٹریٹ پر لگایا جاتا ہے۔ یہ براہ راست رابطہ گرمی کی کھپت کو بڑھاتا ہے، جس سے بہتر تھرمل کارکردگی اور لمبی عمر ہوتی ہے۔ اس کے برعکس، تار بندھے ہوئے ایل ای ڈی میں اکثر کم موثر تھرمل راستے ہوتے ہیں۔

چھوٹا سائز اور زیادہ کثافت: فلپ چپ LEDs کو چھوٹا بنایا جا سکتا ہے اور زیادہ گھنے پیک کیا جا سکتا ہے، جس سے کارکردگی پر سمجھوتہ کیے بغیر مزید کمپیکٹ ڈیزائنز کی اجازت دی جا سکتی ہے۔ یہ ان ایپلی کیشنز میں خاص طور پر فائدہ مند ہو سکتا ہے جہاں جگہ محدود ہو۔

اعلی کارکردگی: فلپ چپ ڈیزائن میں ایل ای ڈی چپ کا براہ راست نصب ہونا آپٹیکل کارکردگی کو بہتر بنا سکتا ہے۔ اس کا مطلب ہے کہ بجلی کے ان پٹ کی اتنی ہی مقدار کے لیے زیادہ ہلکی پیداوار، مجموعی اعتبار اور کارکردگی میں حصہ ڈالتی ہے۔

مکینیکل تناؤ میں کمی: چونکہ چپ کو سرکٹ بورڈ سے جوڑنے کے لیے کوئی تاریں نہیں ہیں، اس لیے فلپ چپ ڈیزائن مینوفیکچرنگ اور آپریشن کے دوران کم مکینیکل دباؤ کا سامنا کرتے ہیں، جس سے ناکامی کے امکانات کم ہوتے ہیں۔

بصری وضاحت (تفصیل)

فلپ چپ ایس ایم ڈی ایل ای ڈی: تصور کریں کہ ایک چھوٹی مربع ایل ای ڈی چپ براہ راست سرکٹ بورڈ پر لگی ہوئی ہے۔ چپ کا پورا سطحی رقبہ سبسٹریٹ کے ساتھ رابطے میں ہے، جو گرمی کو یکساں اور مؤثر طریقے سے پھیلنے دیتا ہے۔ چپ کو جوڑنے والی کوئی تاریں نہیں ہیں، جو اسے صاف ستھرا اور ناکامی کا کم خطرہ بناتی ہے۔

وائر بانڈڈ ایس ایم ڈی ایل ای ڈی: اسی سائز کی ایل ای ڈی چپ کی تصویر بنائیں، لیکن اس کو بورڈ سے جوڑنے والی پتلی تاروں کے ساتھ۔ یہ تاریں چپ پر لپکتی ہیں، ایسے پوائنٹس بناتی ہیں جہاں تناؤ جمع ہو سکتا ہے۔ وقت گزرنے کے ساتھ، وائبریشن یا تھرمل سائیکلنگ ان تاروں کے ٹوٹنے یا الگ ہونے کا سبب بن سکتی ہے، جس کی وجہ سے ناکامی ہوتی ہے۔

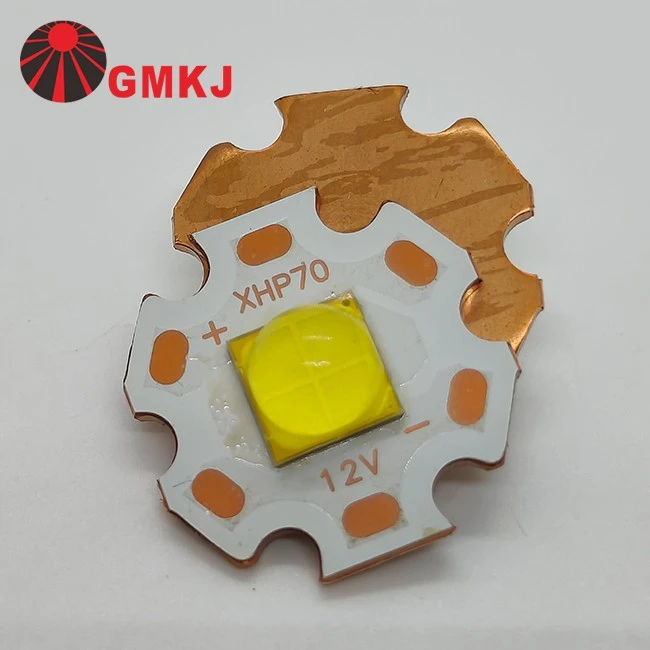

40W 12V XHP70 7070 SMD LED تصویر:





40W 12V XHP70 7070 SMD LED طول و عرض:

40W 12V XHP70 7070 SMD LED الیکٹریکل اسپیکس:

پیرامیٹر	علامت	شرائط	کم از کم	اوسط	زیادہ سے زیادہ	یونٹس
فارورڈ وولٹیج	VF	IF=3000mA	12.00	--	14.00	V
بورڈ کے لئے تھرمل مزاحمتی جنکشن	RΘJ-B	IF=3000mA	--	1	--	ڈگری / ڈبلیو
برائٹ فلوکس	Φv	IF=3000mA	4000	--	4500	lm
رنگین درجہ حرارت	سی سی ٹی	IF=3000mA	4700	--	5300	K
سی آر آئی	را	IF=3000mA	70	--	--	--
ریورس کرنٹ	IR	VR=20V	−−	−−	10	μ A
دیکھنے کا زاویہ	2Θ1/2	IF=3000mA	−−	120	−−	ڈگری



مزید تفصیلات کے لئے، براہ کرم ہم سے براہ راست رابطہ کریں!
