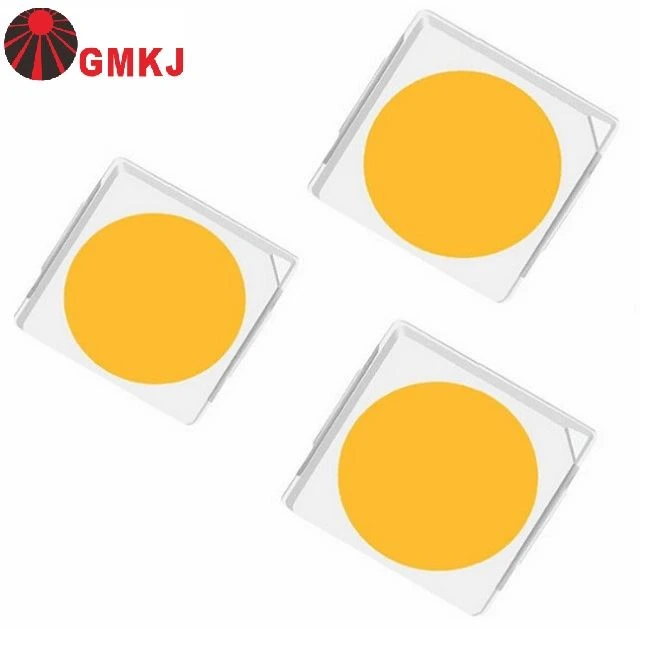

GMKJ SMD3030 ایل ای ڈی ایک ہائی فلوکس ، ہاٹ کلر ٹارگٹڈ مڈ/ہائی پاور ہے۔ایل. ای. ڈی. ہاٹ کلر ٹارگٹنگ اس بات کو یقینی بناتی ہے کہ ایل ای ڈی ایپلی کیشن کی شرائط — 85 ° C پر رنگین ہدف کے اندر ہیں۔

3.0mm x 3.0mm اور 6V سرفیس ماؤنٹ ایمیٹر حل کی انڈسٹری کی معیاری پیکیجنگ کا استعمال کرتے ہوئے ، GMKJ SMD3030 ایل ای ڈی لائن تمام ANSI CCTs میں آتی ہے اور افادیت فراہم کرتی ہے۔

اور اندرونی اور بیرونی دونوں الیومینیشن مارکیٹوں کے لیے قابل اعتماد ہے۔

را/Luminoux بہاؤ رنگین درجہ حرارت۔	70	80	90
2600-2800	110-130	100-120	90-110
130-150	120-140	110-130
2800-3200	120-140	110-130	100-120
140-160	130-150	120-140
3400-3600	120-140	110-130	100-120
140-160	130-150	120-140
3800-4200	130-150	120-140	110-130
150-170	140-160	130-150
4500-5000	130-150	120-140	110-130
150-170	140-160	130-150
5000-5500	130-150	120-140	110-130
150-170	140-160	130-150
5500-7000	130-150	120-140	110-130
150-170	140-160	130-150

3030 ایس ایم ڈی ایل ای ڈی چپ کی تفصیلات۔

3030 SMD LED CHIP پیکیج کی تفصیلات۔

ایل ای ڈی کیسے کام کرتی ہے؟

ایل ای ڈی کا مطلب ہے لائٹ ایمٹنگ ڈائیڈ ، اور یہ لائٹ سورس ایس ایچ او۔یو ایلڈی لائٹ فکسچر یا لیمینیئر کے ساتھ الجھن میں نہ پڑیں۔ ایل ای ڈی پورے فکسچر کا ایک جزو ہے۔ ایل ای ڈی لائٹنگ کو ٹھوس اسٹیٹ لائٹنگ (ایس ایس ایل) بھی کہا جا سکتا ہے کیونکہ ایل ای ڈی ٹھوس اسٹیٹ ٹیکنالوجی ہے جو آپ کے کمپیوٹر میں میموری کی طرح ہے۔

ایل ای ڈی چار اہم حصوں پر مشتمل ہے: ڈائی ، سبسٹریٹ ، فاسفور اور لینس۔ ایل ای ڈی ڈائی ایک سیمی کنڈکٹر ڈیوائس ہے جو گیلیم نائٹرائڈ (GaN) سے بنی ہے۔ جب بجلی کا کرنٹ ڈائی سے گزرتا ہے تو یہ نیلی روشنی خارج کرتا ہے۔ ایک یا زیادہ ڈائی پھر عام طور پر ایلومینیم یا سیرامک سے بنے سبسٹریٹ پر لگائے جاتے ہیں۔ یہ ایل ای ڈی کو آسانی سے انضمام کی اجازت دیتا ہے اور ایل ای ڈی میں بجلی لانے کا ایک موثر طریقہ فراہم کرتا ہے۔

عام لائٹنگ ایپلی کیشنز کے لیے ، سفید روشنی عام طور پر مطلوبہ ہوتی ہے ، نیلی نہیں۔ ہدف کے رنگ کو حاصل کرنے کے لیے فاسفور استعمال کیا جاتا ہے۔ جب نیلی روشنی فاسفر ذرات سے ٹکراتی ہے تو وہ چمکتی ہے اور سفید روشنی خارج کرتی ہے۔ فاسفور کو براہ راست ڈائی پر لگایا جاسکتا ہے ، یا اسے لینس میٹریل میں ملایا جاسکتا ہے ، جو عام طور پر سلیکن یا شیشے پر مشتمل ہوتا ہے۔ لینس ڈائی سے خارج ہونے والی روشنی کو نکالتا اور ہدایت کرتا ہے۔

ایک ٹھنڈا۔ایل. ای. ڈیایک خوشگوار ایل ای ڈی ہے۔

ایل ای ڈی ڈیزائن میں ایک اہم غور گرمی کی منتقلی ہے۔ جب آپ ایل ای ڈی میں بجلی ڈالتے ہیں تو اس میں سے کچھ توانائی روشنی میں بدل جاتی ہے ، لیکن باقی گرمی میں بدل جاتی ہے۔ بطور موڈ۔یو ایلای گرم ہوتا ہے ، اس کی افادیت کم ہوتی ہے۔

ہیٹ سنک ایک صف سے اور محیط ہوا میں گرمی حاصل کرتا ہے ، لہذا اس کا ڈیزائن اہم ہے۔ اگر ایل ای ڈی پیکیج کے لیے ہیٹ سنک بہت چھوٹا ہے تو ، یہ کافی گرمی کو ختم نہیں کرے گا ، جو ایل ای ڈی کی افادیت اور چمک کو کم کرتا ہے۔ ایل ای ڈی کو ٹھنڈا رکھتے ہوئے ایل ای ڈی کی تھرمل ضروریات کو سنبھالنے کے لیے ایک لیمینیئر ڈیزائن کیا جانا چاہیے۔

3030 صاف منظر۔
