ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED

ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED چشمی:

پروڈکٹ کا نام	ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED
پارٹ نمبر	GE-3030W400-3CZ-J2B2D0-R80
چپس برانڈ	چائنا سنان 22*40mil یا USA Bridgelux 22*40mil اندر 4 چپس کے ساتھ
ان پٹ	8۔{1}}.2vdc وولٹیج ان پٹ؛ 150mA 1.5W پاور کے ساتھ ریٹیڈ؛
بہاؤ	160-180lm/w 1.5W 150mA پر؛ 220-240lm کل بہاؤ؛
روشنی کی کارکردگی	160-180lm/w 1.5W 150mA پر؛
رنگ	2700K، 3000K، 4000K، 5000K، 5700K اور 6500K دستیاب ہیں۔ CRI can be Ra>70, Ra>80 اختیاری SDCM<5 with good lighting consistency;
طاقت	1.5 واٹ پر زیادہ سے زیادہ ڈرائیو 150mA
پیکیج مواد	تانبے کے ساتھ EMC فلیٹ پیکیج
روشنی کا زاویہ	120 ڈگری
برانڈ اور کارخانہ دار	جی ایم ایل ای ڈیز، جی ایم کے جے
وارنٹی	4 سال
OEM سروس	1. SKD حصے دستیاب ہیں۔ 2. ایلومینیم پی سی بی بورڈز ایل ای ڈی اسمبلی سروس بھی یہاں دستیاب ہے۔

ہمیں 3vdc 3030 smd leds کے بجائے 6v اور 9v 3030 smd leds استعمال کرنے کی ضرورت کیوں ہے؟

LED لائٹنگ سرکٹس کو ڈیزائن کرتے وقت، خاص طور پر ہائی پاور 3030 SMD LEDs کے ساتھ، 3V LEDs کے بجائے 6V یا 9V LEDs استعمال کرنے کا فیصلہ کئی اہم برقی فوائد کی طرف آتا ہے جو سیریز کے کنکشن کو بڑی، زیادہ پیچیدہ LED اریوں کے لیے زیادہ موثر اور عملی بناتے ہیں۔ یہاں ایک وضاحت ہے کہ آپ کیوں ترجیح دیں گے۔6Vیا9V

3030 ایس ایم ڈی ایل ای ڈیمیں منسلکسیریزاستعمال کرنے کے بجائے3V ایل ای ڈیمیں منسلکمتوازی:

1. وولٹیج اور کرنٹ مینجمنٹ میں کارکردگی

6V یا 9V ایل ای ڈی کے ساتھ سیریز کنکشن: جب ایل ای ڈی سیریز میں منسلک ہوتے ہیں، تو ہر ایل ای ڈی میں وولٹیج بڑھ جاتا ہے، لیکن کرنٹ پوری تار میں یکساں رہتا ہے۔ مثال کے طور پر، اگر آپ سیریز میں دو 6V LEDs کو جوڑتے ہیں، تو کل مطلوبہ وولٹیج 12V ہے، لیکن ہر LED سے بہنے والا کرنٹ ایک جیسا ہے۔ یہ بجلی کی فراہمی کی ضروریات کو منظم کرنے میں آسان بناتا ہے، خاص طور پر جب اعلی وولٹیج پاور ذرائع (مثلاً، 12V یا 24V) استعمال کرتے ہیں۔

3V ایل ای ڈی کے ساتھ متوازی کنکشن: جب LEDs متوازی طور پر جڑے ہوتے ہیں، تو تمام LEDs میں وولٹیج ایک جیسا رہتا ہے، لیکن ہر LED کے لیے کرنٹ مختلف ہو سکتا ہے، یکساں کرنٹ کی تقسیم کو یقینی بنانے کے لیے انفرادی کرنٹ کو محدود کرنے والے ریزسٹرز یا جدید ترین ڈرائیور کی ضرورت ہوتی ہے۔ یہ اجزاء اور پیچیدگی کے لحاظ سے نااہلی اور زیادہ لاگت کا باعث بن سکتا ہے۔

2. بجلی کی فراہمی پر موجودہ لوڈ کو کم کیا گیا ہے۔

سلسلہ کنکشن: 6V یا 9V LEDs کے ساتھ، کیونکہ کرنٹ سیریز میں موجود تمام LEDs میں مستقل رہتا ہے، آپ ایک واحد مستقل کرنٹ ڈرائیور استعمال کر سکتے ہیں جو LEDs کی پوری تار کو طاقت دیتا ہے۔ اس کے نتیجے میں بجلی کی فراہمی پر دباؤ کم ہونے کے ساتھ زیادہ مستحکم نظام ہوتا ہے۔

متوازی کنکشن: متوازی کنفیگریشنز میں، کرنٹ کو شاخوں میں تقسیم کیا جاتا ہے، یعنی ہر برانچ مختلف مقدار میں کرنٹ کھینچ سکتی ہے، جو کہ ناکارہ ہو سکتی ہے اور زیادہ گرمی یا زیادہ مضبوط (اور مہنگی) بجلی کی فراہمی کی ضرورت کا باعث بن سکتی ہے۔

3. آسان اور زیادہ لاگت سے موثر ڈرائیور

سلسلہ کنکشن: زیادہ وولٹیج LEDs (6V یا 9V) استعمال کرنے کا مطلب ہے کہ آپ آسان، زیادہ لاگت والے ڈرائیور استعمال کر سکتے ہیں۔ مثال کے طور پر، ایک 12V یا 24V پاور سپلائی متعدد سیریز سے منسلک ایل ای ڈی چلا سکتی ہے، جس سے پیچیدہ سرکٹس کی ضرورت ختم ہو جاتی ہے جو ہر متوازی شاخ کے لیے کرنٹ کو کنٹرول کرتے ہیں۔

متوازی کنکشن: متوازی 3V LEDs کے ساتھ، آپ کو ہر انفرادی LED یا ہر ایک متوازی گروپ کے لیے زیادہ پیچیدہ مستقل کرنٹ ڈرائیور کی ضرورت ہوگی تاکہ موجودہ تقسیم کو یقینی بنایا جا سکے، جس سے نظام کی پیچیدگی اور قیمت دونوں میں اضافہ ہوتا ہے۔

4. بہتر حرارت کی کھپت

سیریز کی ترتیب: چونکہ ایک سیریز سرکٹ میں کرنٹ مستقل رہتا ہے، اس لیے ہر LED سے پیدا ہونے والی حرارت زیادہ یکساں ہوتی ہے، اور تھرمل مینجمنٹ آسان ہو جاتی ہے۔ زیادہ وولٹیج ایل ای ڈی میں اکثر بہتر تھرمل ڈسپیشن ہوتی ہے کیونکہ وہ زیادہ مضبوط ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔

متوازی ترتیب: اگر متوازی طور پر ہر ایل ای ڈی مختلف کرنٹ کھینچتی ہے، تو کچھ ایل ای ڈی غیر مساوی موجودہ تقسیم کی وجہ سے زیادہ گرم ہو سکتی ہیں، جو ممکنہ طور پر ناکامی یا عمر میں کمی کا باعث بنتی ہیں۔

5. وولٹیج کے عدم توازن کا کم خطرہ

سیریز کی ترتیب: جب ایل ای ڈی سیریز میں ہوتے ہیں، اگر ایک ایل ای ڈی ناکام ہو جاتی ہے، تو پوری سیریز کا سٹرنگ کام کرنا بند کر دے گا، لیکن کم از کم آپ آسانی سے مسئلے کا پتہ لگا سکتے ہیں۔ اس کے علاوہ، کیونکہ ہر ایل ای ڈی میں ایک ہی کرنٹ ہوتا ہے، اس لیے ایک ایل ای ڈی ڈرائنگ کا دوسروں سے زیادہ کرنٹ آنے کا کوئی خطرہ نہیں ہوتا، جو متوازی کنکشن میں قبل از وقت ناکامی کا باعث بن سکتا ہے۔

متوازی ترتیب: ایک متوازی ترتیب میں، اگر ایک ایل ای ڈی ناکام ہو جاتی ہے یا وولٹیج میں کمی کا تجربہ ہوتا ہے، تو اسی برانچ میں موجود دیگر ایل ای ڈی متاثر ہو سکتی ہیں، جس کی وجہ سے چمک ناہموار ہو سکتی ہے یا ڈرائیور پر اوور لوڈ ہو رہا ہے۔

6. سرکٹ ڈیزائن میں کم پیچیدگی

سلسلہ کنکشن: سیریز میں 6V یا 9V LEDs کا استعمال موجودہ ریگولیشن کے لیے ریزسٹرس یا خصوصی ڈرائیورز جیسے اضافی اجزاء کی ضرورت کو کم کرتا ہے، سرکٹ ڈیزائن کو آسان بناتا ہے۔

متوازی کنکشن: متوازی طور پر منسلک 3V LEDs کے لیے، ہر متوازی شاخ کے لیے درست کرنٹ کنٹرول کی ضرورت کی وجہ سے سرکٹ ڈیزائن زیادہ پیچیدہ ہو جاتا ہے، جس سے یہ کم موثر اور لاگو کرنا زیادہ مہنگا ہوتا ہے۔

7. توسیع پذیری

سلسلہ کنکشن: پاور سپلائی کے وولٹیج کے لحاظ سے سیریز سے منسلک ایل ای ڈی کو اوپر یا نیچے کرنا آسان ہے۔ اگر آپ کو زیادہ چمک کی ضرورت ہو تو آپ سیریز کے اسٹرنگ میں آسانی سے مزید LEDs شامل کر سکتے ہیں، یا اگر کم روشنی کی ضرورت ہو تو LEDs کی تعداد کم کر سکتے ہیں۔

متوازی کنکشن: متوازی کنفیگریشنز میں، مزید ایل ای ڈیز کا اضافہ مزید پیچیدہ ہو سکتا ہے کیونکہ ہر برانچ کے ذریعے کرنٹ کو احتیاط سے متوازن رکھنے کی ضرورت ہے، جس کے لیے زیادہ نفیس ڈرائیورز کی ضرورت ہوتی ہے۔

سیریز میں 6V/9V LEDs کے استعمال کے فوائد کا خلاصہ:

آسان پاور مینجمنٹ: ایک ڈرائیور کے ساتھ وولٹیج اور کرنٹ کا انتظام کرنا آسان ہے۔

لاگت سے موثر ڈرائیور: پیچیدہ موجودہ ریگولیشن سسٹم کے بجائے معیاری وولٹیج ڈرائیورز (مثلاً 12V یا 24V) استعمال کرنا آسان ہے۔

گرمی کا بہتر انتظام: زیادہ مسلسل گرمی کی کھپت اور زیادہ گرمی کا کم خطرہ۔

کم پیچیدگی: ایک مستحکم، موثر نظام کے لیے کم اجزاء کی ضرورت ہے۔

بہتر نظام کی وشوسنییتا: موجودہ عدم توازن اور ناکامی کا کم خطرہ۔

استعمال کرکے6V یا 9V ایل ای ڈیایک میںسیریز کی ترتیب، مجموعی نظام زیادہ موثر، ڈیزائن میں آسان، اور پیمانے پر آسان ہے، یہی وجہ ہے کہ اس نقطہ نظر کو اکثر ہائی پاور لائٹنگ ایپلی کیشنز جیسے اسٹریٹ لائٹس، انڈسٹریل لائٹنگ، یا بڑے LED پینلز میں ترجیح دی جاتی ہے۔

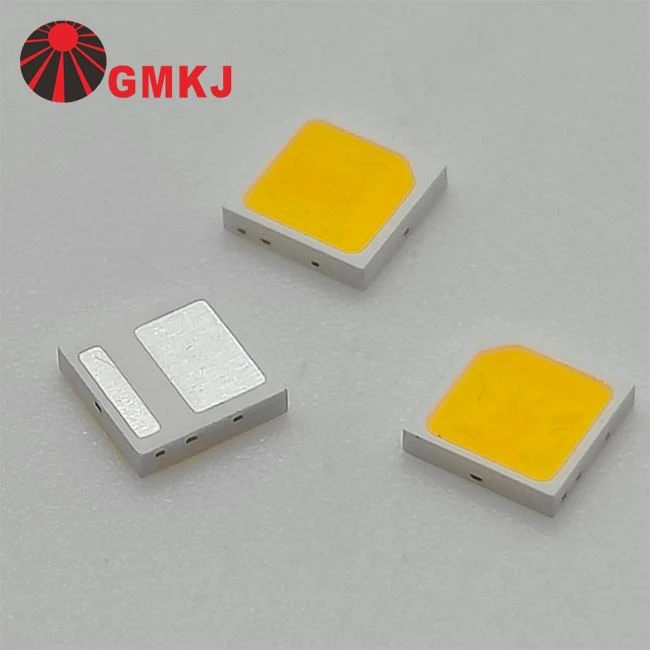

ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED تصویر:

ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED طول و عرض:



ہائی وولٹیج 1.5W 9V EMC 3030 SMD LED چشمی:

پیرامیٹر	علامت	شرائط	کم از کم	اوسط	زیادہ سے زیادہ	یونٹس
فارورڈ وولٹیج	VF	IF=150mA	8.8	--	9.4	V
روشنی کی کارکردگی		IF=150mA	160		180	Lm/W
برائٹ فلوکس	Φv	IF=150mA	220		240	lm
رنگین درجہ حرارت	سی سی ٹی	IF=150mA	--	4000	--	K
رنگین رواداری		IF=150mA	--	--	5	SDCM
سی آر آئی	را	IF=150mA	80	--	--	--
فارورڈ وولٹیج کا درجہ حرارت کا گتانک	∆VF/∆T	IF=150mA	−−	-2	−−	ایم وی / ڈگری
ریورس کرنٹ	IR	VR=15V	−−	−−	10	μ A
دیکھنے کا زاویہ	2Θ1/2	IF=150mA	−−	120	−−	ڈگری
