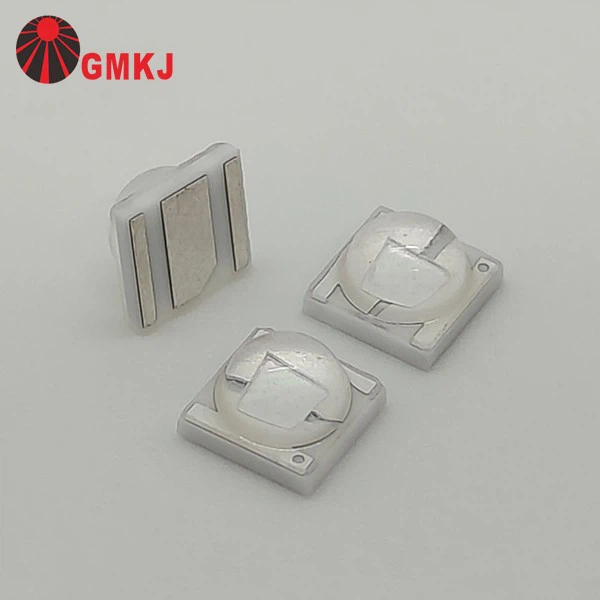

بلیو-دیکھنے والی سپیکٹرم لائٹنگ کے لیے 3535 سیرامک سٹرکچر کے ساتھ سبز 490nm LED
490nm بلیو-سبز نظر آنے والی روشنی کو سمجھنا
490nm الیومینیشن نظر آنے والے اسپیکٹرم کے نیلے-سبز علاقے سے تعلق رکھتی ہے اور روشنی کے مربوط ماحول میں مخصوص نظری شکل فراہم کر سکتی ہے۔
یہ طول موج کی حد عام طور پر کمپیکٹ مرئی-سپیکٹرم لائٹنگ کنفیگریشنز سے وابستہ ہے جس کے لیے آپٹیکل اخراج اور مسلسل آپریشن کی کارکردگی کی ضرورت ہوتی ہے۔
مرئی-سپیکٹرم انٹیگریشن ماحول
490nm دکھائی دینے والی روشنی کو کمپیکٹ لائٹنگ اسمبلیوں، ڈسپلے-متعلقہ آپٹیکل ماحول، اور ایسے سامان میں ضم کیا جا سکتا ہے جن کے لیے مستحکم نیلے-سبز نظر کی ضرورت ہوتی ہے۔
490nm بلیو-سبز اخراج کا ڈھانچہ
|
|
| پارٹ نمبر |
GTY-3535G490-1CZ0-G1D5M
|
| مرکز طول موج | 490nm (±5nm، نیلا نیلا) |
| پاور ریٹنگ | 3W |
| پیکیج کی قسم | 3535 سیرامک ایس ایم ڈی |
| دیکھنے کا زاویہ | 30 ڈگری / 60 ڈگری / 90 ڈگری / 120 ڈگری |
| ریٹیڈ پاور | 3W (700mA ڈرائیو) |
| کلیدی ایپلی کیشنز | مشین وژن، آپٹیکل پتہ لگانے، پودوں کی نشوونما کی روشنی |
| برائٹ فلوکس | 700mA پر 120-140lm |
|
|
|
میٹل کور پی سی بی پر 490nm ایل ای ڈی انٹیگریٹڈ

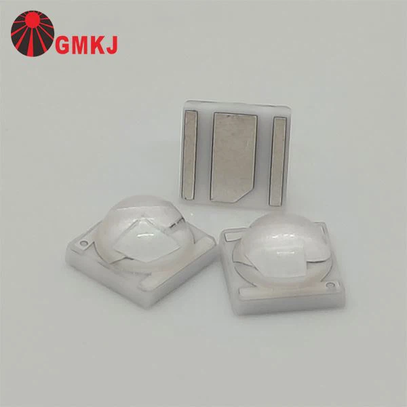

3535 سیرامک پیکیج کے طول و عرض 490nm پر
490nm LED کے مرئی-سپیکٹرم پیرامیٹرز
|
پیرامیٹر |
علامت |
شرائط |
کم از کم |
اوسط |
زیادہ سے زیادہ |
یونٹس |
| فارورڈ وولٹیج (Vf) |
VF |
IF=700mA |
2.80 |
-- |
3.40 |
V |
|
بورڈ کے لئے تھرمل مزاحمتی جنکشن (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
ڈگری / ڈبلیو |
|
برائٹ فلوکس (流明) |
Φe |
IF=700mA |
120 |
-- |
140 |
ایل ایم |
|
چوٹی طول موج (峰值波长) |
λp |
IF=700mA |
490 |
-- |
500 |
nm |
|
فارورڈ وولٹیج کا درجہ حرارت کا گتانک (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
ایم وی / ڈگری |
|
ریورس کرنٹ (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
دیکھنے کا زاویہ [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
ڈگری |
490nm 3535 LED کے لیے تکنیکی تفصیلات اور ترتیب کے اختیارات مختلف آپٹیکل ایپلی کیشن کی ضروریات کے مطابق دستیاب ہیں۔
GMKJ صنعتی روشنی کے منصوبوں کے لیے اپنی مرضی کے مطابق بیم اینگلز اور پی سی بی کنفیگریشنز کو بھی سپورٹ کر سکتا ہے۔
ٹیکنیکل سپورٹ اور پروجیکٹ ڈسکشن
سپیکٹرل الیومینیشن ایپلی کیشنز، آپٹیکل کنفیگریشن، یا 490nm LED سلوشنز سے متعلق نمونے کی درخواستوں کے لیے، براہ کرم رابطہ کریں:
[جینن]
جی ایم کے جے ایل ای ڈی|آپٹیکل لائٹنگ سلوشنز
ای میل: gmkj06@gmleds.com
