تھرمل - الیکٹرک علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈی چشمی
| مصنوعات کا نام | تھرمل - برقی علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈی |
| حصہ نمبر | gd - 2020R620-1CC-S1D0P |
| چپس برانڈ | چین سانن 40 میل چپس |
| ان پٹ |
2.0-2.6VDC 700MA کے ساتھ ، زیادہ سے زیادہ 1000MA کے ساتھ |
| برائٹ شدت | 700ma پر 100-120lm |
| روشنی کی کارکردگی | 80-100 lm/w |
| طول موج/رنگ |
سرخ رنگ کے غالب طول موج: 620-630nm چوٹی طول موج: 630-635nm |
| طاقت | 3 واٹ |
| پیکیج مواد |
ALN سیرامک 2020 SMD PKG 3 پیڈ کے ساتھ ، 2 پیڈ نہیں تھرمل - بجلی سے علیحدگی |
| لائٹنگ زاویہ |
120 ڈگری فلیٹ سلیکون پی کے جی |
| برانڈ اور کارخانہ دار | gmleds ، gmkj |
| وارنٹی | 4 سال |
| OEM سروس |
1. ایس کے ڈی حصے دستیاب ہیں۔ 2. جس سائز کے ساتھ آپ کی ضرورت ہے اس کے ساتھ اپنی مرضی کے مطابق ایل ای ڈی سرنی ٹھیک ہے۔ |

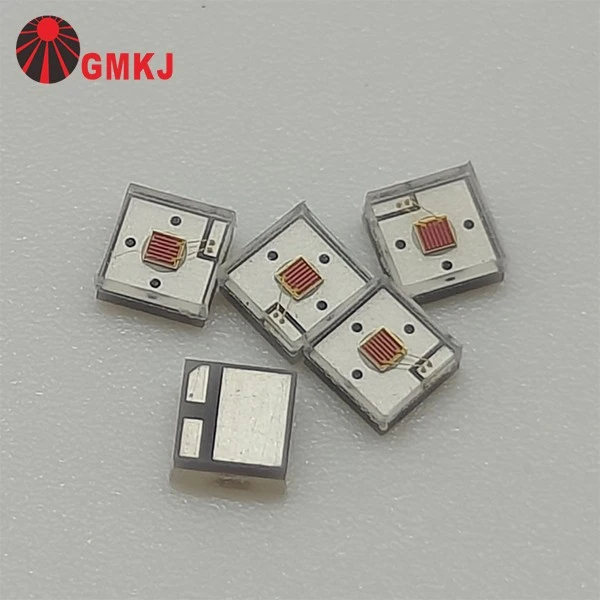

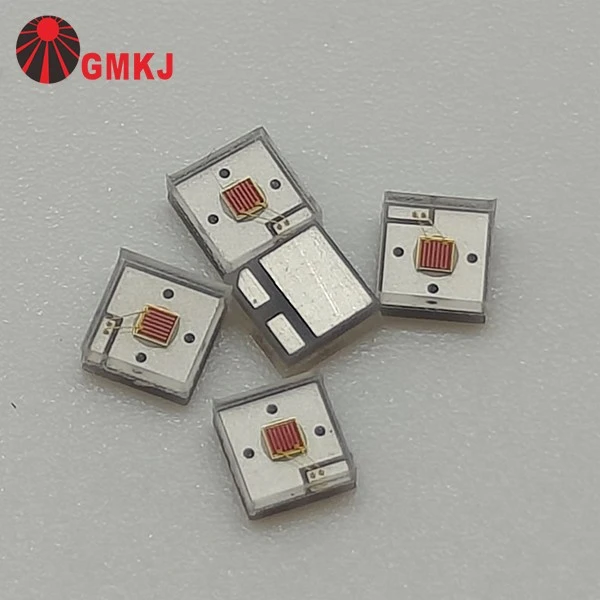

تھرمل - برقی علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈیتصویر
ایلومینیم ایل ای ڈی پی سی بی اے جی ایم کے جے (پی سی بی ڈرائنگ اور ہمارے مؤکلوں کے ذریعہ فراہم کردہ بم) کے ذریعہ جمع ہوا
تھرمل - برقی علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈی طول و عرض
تھرمل - برقی علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈیبرقی چشمی
|
پیرامیٹر |
علامت |
شرائط |
منٹ |
اوسط |
زیادہ سے زیادہ |
اکائیوں |
|
فارورڈ وولٹیج |
VF |
IF=700 ایم اے |
2.20 |
-- |
2.60 |
V |
|
برائٹ فلوکس |
Φv |
IF=700 ایم اے |
100 |
-- |
120 |
ایل ایم |
|
غالب طول موج |
λd |
IF=700 ایم اے |
620 |
-- |
630 |
nm |
|
ریورس کرنٹ |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
زاویہ دیکھنا |
2Θ1/2 |
IF=700 ایم اے |
−− |
120 |
−− |
ڈی ای جی |
|
بورڈ میں تھرمل مزاحمت جنکشن |
RΘJ-B |
IF=700 ایم اے |
-- |
2 |
-- |
ڈگری /ڈبلیو |
تھرمل -} بجلی سے علیحدگی ایل ای ڈی پیکیج کے لئے کیا ایڈوٹینج ہے جو باقاعدہ پی کے جی کا موازنہ کرتے ہیں؟
تھرمل کے فوائد - بجلی سے علیحدگی ایل ای ڈی پیکیج بمقابلہ باقاعدہ پیکیج
بہتر گرمی کی کھپت
تھرمل راہ (حرارت) اور بجلی کا راستہ (موجودہ) الگ ہوجاتا ہے۔
گرمی براہ راست چپ سے پی سی بی/ایم سی پی سی بی میں بہتی ہے بغیر بجلی کے پیڈوں سے مداخلت کے۔
نتیجہ:کم جنکشن درجہ حرارت ، اعلی وشوسنییتا ، طویل زندگی.
اعلی بجلی سے ہینڈلنگ
چونکہ گرمی کو زیادہ موثر انداز میں منظم کیا جاتا ہے ، لہذا ایل ای ڈی محفوظ طریقے سے چل سکتا ہےاعلی دھارے اور اعلی بجلی کی کثافت.
باقاعدہ پیکیجز اکثر گرمی کی ناقص ترسیل کی وجہ سے ڈرائیو موجودہ کو محدود کرتے ہیں۔
بجلی کی تنہائی / حفاظت میں بہتری
تھرمل پیڈ اور الیکٹروڈ کے مابین مختصر - سرکٹ کا کوئی خطرہ نہیں ، چونکہ وہ الگ تھلگ ہیں۔
اعلی - وولٹیج یا خصوصی ایپلی کیشنز (جیسے ، UV ، باغبانی ، آٹوموٹو) کے لئے محفوظ ہے۔
آسان پی سی بی ڈیزائن
باقاعدہ پیکیجوں میں ، بڑا تھرمل پیڈ اکثر کسی سے بھی باندھا جاتا ہےانوڈیاکیتھوڈ، جو پی سی بی کی ترتیب کو کچھ قواعد پر عمل کرنے پر مجبور کرتا ہے۔
تھرمل - بجلی کی علیحدگی کے ساتھ ، ڈیزائنرز گرمی کے سنک پیڈ کی وجہ سے بغیر کسی رکاوٹ کے بجلی کے پیڈ کو آزادانہ طور پر روٹ کرسکتے ہیں۔
نتیجہ:زیادہ لچکدار صف اور ماڈیول ڈیزائن.
اعلی نظام کی کارکردگی
کم تھرمل مزاحمت → گرمی کے طور پر کم توانائی ضائع ہوتی ہے۔
وقت کے ساتھ مستحکم آپٹیکل آؤٹ پٹ (کم روشنی کا خاتمہ)۔
✅ مختصر میں:
A تھرمل - برقی علیحدگی ایل ای ڈی پیکیجفراہم کرتا ہےبہتر گرمی کی کھپت ، محفوظ برقی تنہائی ، اعلی وشوسنییتا ، اور زیادہ لچکدار پی سی بی ڈیزائنباقاعدہ پیکیجوں کے مقابلے میں۔
|
تھرمل - برقی علیحدگی کی قیادت میں ، اس میں 3 پیڈ ہیں: انوڈ ، کیتھوڈ اور گرمی کی کھپت پیڈ گرمی کی کھپت کا پیڈ انوڈ اور کیتھوڈ بجلی کے پیڈ سے الگ تھلگ ہے۔ |
صرف 2 پیڈ کے ساتھ باقاعدہ ایل ای ڈی: انوڈ کے لئے ایک پیڈ اور دوسرا |
 |
 |
تھرمل - الیکٹرک علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈی ایپلی کیشنز
تھرمل - الیکٹرک علیحدگی ریڈ 2020 ایس ایم ڈی ایل ای ڈی ایپلی کیشنز
2020 پیکیج.
ڈسپلے اور اشارے کی لائٹس
صارفین کے الیکٹرانکس (ٹی وی ، روٹرز ، ایپلائینسز) میں اسٹیٹس اشارے۔
صنعتی آلات میں سگنل لائٹس۔
آٹوموٹو لائٹنگ
ڈیش بورڈ اشارے ، سوئچز ، علامت کی روشنی۔
گاڑیوں کے اندر لہجہ اور محیطی روشنی۔
میڈیکل اور اوزار
طبی سامان میں اشارے کی لائٹس۔
آپٹیکل سینسر جس میں سرخ اخراج کی ضرورت ہوتی ہے (جیسے ، فوٹوڈیوڈ جوڑی)۔
صارفین کی مصنوعات
کھلونے ، پہننے کے قابل ، چھوٹے چھوٹے گیجٹ کو کمپیکٹ ریڈ لائٹ سورس کی ضرورت ہے۔
زراعت / باغبانی (ضمنی)
سرخ (esp . 620 - 660 ینیم) کے لئے استعمال کیا جاسکتا ہےپودوں کی نمو کی روشنینیلے رنگ کے ایل ای ڈی کے ساتھ مل کر ، اگرچہ عام طور پر زیادہ - پاور پیکجوں کو ترجیح دی جاتی ہے۔
